Het kiezen van het juiste hijsankersysteem is essentieel voor een veilige en efficiënte verwerking van prefab beton. Verschillende prefabelementen, zoals wandpanelen, balken, platen, trappen en buizen, vereisen verschillende hijsoplossingen op basis van gewicht, geometrie, hijsrichting en betonsterkte. Afhankelijk van uw toepassing heeft u mogelijk een penankersysteem, C-vlak-hijssysteem of Z-schroefdraad-mofsysteem nodig. In deze gids worden de belangrijkste soorten hijsankersystemen voor prefab beton uitgelegd, hoe ze verschillen en waar u rekening mee moet houden bij het selecteren van een geschikt systeem voor uw productie- en hijsvereisten.
Wat is een hijsankersysteem?
Een hijsankersysteem is een complete hijsoplossing die bestaat uit drie hoofdcomponenten: het ingegoten anker, de uitsparingsvormer en de hijskoppeling. Deze onderdelen zijn ontworpen om samen te werken als één systeem in plaats van als afzonderlijke componenten. Wanneer u een systeem voor uw prefab betonelementen selecteert, moet u ervoor zorgen dat de ankercapaciteit, het koppelingstype, de vorm van de uitsparing en de hijsomstandigheden goed op elkaar zijn afgestemd. Het gebruik van incompatibele of verkeerd geselecteerde componenten kan het risico op barsten in het beton, defecten aan ankers, vallende elementen of ongelukken op de bouwplaats vergroten. Voor beschikbare systeemcomponenten, zie ons assortiment prefab betonhijsaccessoires.
Hoe een hijsankersysteem werkt
Een hijsankersysteem werkt door het creëren van een veilig hijspunt in het prefab betonelement. Voor het storten plaatst u het anker met een uitsparingsvorm in de mal om het op de juiste plaats te houden. Nadat het beton is gestort en de vereiste sterkte heeft bereikt, wordt de uitsparingsvormer verwijderd, waardoor toegang tot de ankerkop overblijft. Vervolgens kunt u de bijpassende hijskoppeling of hijsinrichting aansluiten en aan de kraan bevestigen. Tijdens het hijsen wordt de last overgebracht van de koppeling naar het ingebedde anker en vervolgens in het beton. Door de juiste bijpassende componenten te gebruiken, kunt u prefabelementen veiliger en efficiënter hijsen, verplaatsen en installeren.

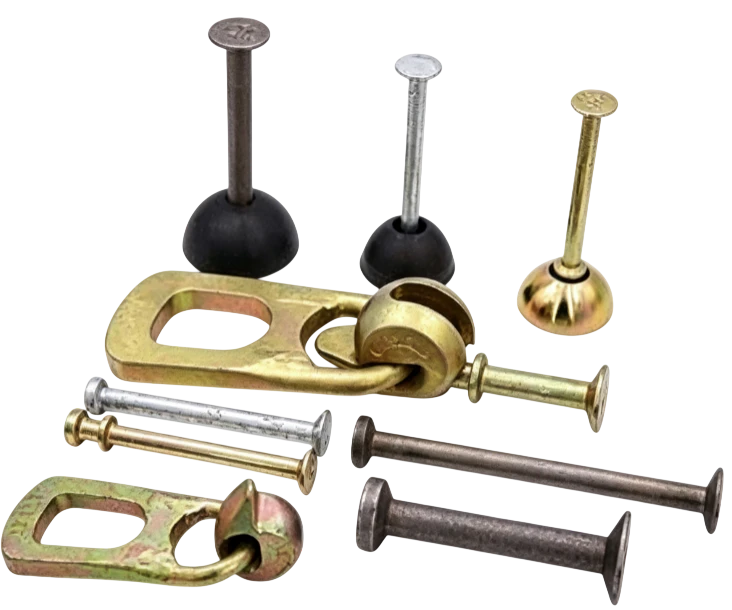

Belangrijkste soorten geprefabriceerde betonhijsankers
Verschillende prefabelementen vereisen verschillende hijsankers, dus u moet het systeem kiezen op basis van de elementvorm, hijsmethode en verbindingstype.
Sferische hoofdankers
Bolkopankers, ook wel voetankers genoemd, worden veel gebruikt voor algemeen prefab hijsen. Ze werken met een bijpassende hijskoppeling en uitsparingsvorm, waardoor ze geschikt zijn voor herhaalde hantering van wandpanelen, balken, platen en andere prefabelementen.
Nutsliftankers
Hijsankers bieden een eenvoudig hijspunt voor veel standaard prefabtoepassingen. Ze zijn handig als u een praktische verbinding nodig heeft voor het hijsen en verplaatsen van betonelementen tijdens de productieon of installatie.
Erectie ankers
Platte ankers en montageankers worden vaak gebruikt voor dunnere prefabelementen, wandpanelen, het optillen, draaien en opzetten van randen van horizontale naar verticale posities.
Hijsmof met schroefdraad
Hijsmoffen met schroefdraad gebruiken voor de verbinding een hijsapparaat met schroefdraad. Ze zijn geschikt voor wanden, platen, balken, buizen en andere geprefabriceerde elementen waarbij een hijspunt met schroefdraad de voorkeur heeft.
|
Ankertype |
Verbindingsmethode |
Meest geschikt voor |
Typisch gebruik |
| Sferische hoofdankers |
Hefkoppeling |
Algemene prefab elementen |
Heffen en hanteren |
|
Nutsliftanker |
Haak of compatibel hijsapparaat |
Standaard prefab elementen |
Algemeen hijsen |
|
Erectie Anker |
Compatibele hefkoppeling |
Dunne panelen en wanden |
Randen optillen, draaien, erectie |
|
Hijsmof met schroefdraad |
Hefinrichting met schroefdraad |
Muren, platen, balken, buizen |
Hijsaansluiting met schroefdraad |
Sferische hoofdankers
Nutsliftanker
Erectie Anker
Hijsmof met schroefdraad
Hoe u het juiste hijsankersysteem kiest
Het kiezen van het juiste hijsankersysteem begint met het begrijpen van uw prefab-element, de hijsomstandigheden en hoe het anker zal werken met het omringende beton en de wapening.
Stem de ankercapaciteit af op het elementgewicht
U dient eerst het totale gewicht van het prefabelement en het aantal hijspunten te bevestigen. Selecteer een anker niet alleen op basis van zijn nominale capaciteit, zonder rekening te houden met de daadwerkelijke hijsopstelling.
Controleer de betonsterkte op het moment van hijsen
Beton moet de vereiste sterkte bereiken voordat het kan worden gehesen. Vroegtijdig ontvormen of hijsen kan de houdprestaties rond het ingebedde anker verminderen en het risico op scheuren vergroten.
Bevestig de compatibiliteit van de versterking
Controleer of het geselecteerde anker extra wapening nodig heeft en zorg ervoor dat het past in uw bestaande wapeningsstaafindeling zonder installatieconflicten te veroorzaken.
Overweeg de rigging-configuratie
Houd ten slotte rekening met de hijsrichting, de hoek van de strop, het aantal hijspunten en of het element moet worden gedraaid of opgebouwd. Deze factoren kunnen van invloed zijn welk hefsysteem geschikt is voor uw toepassing.
Beste praktijken voor installatie en gebruik
Een correcte installatie is essentieel voor veilig en betrouwbaar hijsen. U moet het anker stevig in de mal plaatsen en de juiste uitsparingsvorm gebruiken om de vereiste locatie en uitlijning te behouden. Zorg er vóór het hijsen voor dat het beton de gespecificeerde sterkte heeft bereikt en controleer of de hijskoppeling of het schroefdraadapparaat overeenkomt met het ankersysteem. Houd de hijspunten schoon en vrij van betonresten, en inspecteer herbruikbaar hijsmateriaal op slijtage of schade. Vermijd tijdens het hanteren plotselinge schokbelastingen of ongecontroleerd trekken aan de zijkant, vooral bij het draaien of opzetten van prefabelementen.
Veelgemaakte fouten bij het selecteren van een prefab hijssysteem
Het kiezen van het verkeerde hijssysteem kan hanteringsproblemen veroorzaken, geprefabriceerde elementen beschadigen of de veiligheidsrisico's vergroten. Controleer dus meer dan alleen de ankermaat.
Alleen kiezen op draagvermogen
Selecteer niet alleen een anker omdat de nominale capaciteit hoog genoeg lijkt. Elementgeometrie, hefpunten en feitelijke hanteringsomstandigheden zijn ook van belang.
Hefrichting negeren
Recht tillen, schuin tillen, draaien en erectie kunnen verschillende belastingen op het ankersysteem plaatsen.
Het mengen van incompatibele ankers en koppelingen
Gebruik altijd ankers, koppelingen en uitsparingsvormers die zijn ontworpen om samen te werken.
Het negeren van betonsterkte
Te vroeg hijsen kan het risico op barsten of falen van het anker rond het hijspunt vergroten.
Het verkeerde systeem gebruiken voor dunne of opklapbare elementen
Dunne panelen en elementen die moeten worden gedraaid of opgebouwd, hebben vaak een hefsysteem nodig dat is ontworpen voor die specifieke omstandigheden.
Conclusie
Het kiezen van het juiste hijsankersysteem hangt af van het gewicht, de vorm, de betonsterkte, de hijsrichting en de installatiemethode van uw prefab element. Zorg er ook voor dat het anker, de uitsparingsvorm en de hijskoppeling goed op elkaar zijn afgestemd als één systeem. Voor wandpanelen, balken, platen, buizen of kantelelementen kan de beste optie per toepassing verschillen. Als u niet zeker weet welk hijsankersysteem bij uw project past, stuur ons dan uw elementafmetingen, gewicht, tekening en hijsmethode. GME kan u helpen bij het vergelijken van geschikte opties voor uw prefabproductie.
Veelgestelde vragen
Vraag: Wat is het verschil tussen een hijsanker en een hijsinzet?
A: Een hijsanker is meestal een ingestort onderdeel dat speciaal is ontworpen voor het hijsen van prefab beton. Een hijsinzetstuk is een bredere term die ook schroefdraadbussen of andere ingebedde hijspunten kan omvatten. Beide moeten worden geselecteerd op basis van het element en de hefmethode.
Vraag: Kunnen prefab betonhijsankers hergebruikt worden?
A: Ingestorte hijsankers blijven normaal gesproken in het prefabelement en worden niet hergebruikt. Herbruikbare componenten, zoals hijskoppelingen of hefinrichtingen, moeten vóór gebruik regelmatig worden geïnspecteerd op slijtage of schade.
Vraag: Welk ankertype werkt het beste voor dunne wandpanelen?
A: Platte ankers of montageankers zijn vaak beter geschikt voor dunne wandpanelen, vooral wanneer het element moet worden opgetild, gedraaid of opgericht. Bij de definitieve selectie moet ook rekening worden gehouden met de paneeldikte, het gewicht, de wapening en de hefrichting.
Vraag: Wat is het verschil tussen een hijsanker en een hijskoppeling?
A: Het hijsanker is permanent in het beton ingebed, terwijl de hijskoppeling een herbruikbaar apparaat is dat het anker verbindt met de kraan of het hijswerktuig. De twee componenten moeten compatibel zijn.
Vraag: Hoe weet ik hoeveel ankers mijn prefab-element nodig heeft?
A: Het aantal ankers is afhankelijk van het gewicht van het element, de grootte, de indeling van het hijspunt, de lastverdeling en de hijsmethode. Je moet de hoeveelheid niet bepalen door simpelweg het totale gewicht te delen door de capaciteit van één anker.
